SkyWalking 11 与 BanyanDB 0.11：在存储引擎内部实现 Trace 尾部采样

在存储引擎内部实现 Trace 尾部采样

译自英文原文：Trace Tail Sampling Inside the Storage Engine with SkyWalking 11 and BanyanDB 0.11。

Apache SkyWalking 11.0.0 与 BanyanDB 0.11.0 带来了 Trace 尾部采样（tail sampling）。与 SkyWalking 以往的所有采样机制不同，它发生在 Trace 落盘之后：BanyanDB 数据节点在 compaction 自己的文件时，对每条 Trace 做整体判定，不满足规则的 Trace 不会被写入合并后的输出。这个决定看到的是一条完整的、端到端的 Trace， 而它释放的空间，是原本已经花掉的空间。

这篇文章会说明为什么采样决定要挪进存储引擎、哪些 Trace 会被保留、如何开启，以及如何确认它在正常工作。

过早决定的问题

Trace 是可观测性平台中最昂贵的数据。指标可以聚合，Trace 不能。一个请求经过十个服务，就会留下十个 Segment 和几十个 Span，而其中绝大多数描述的都是一次很快、成功、并且永远不会有人去看的请求。

SkyWalking 已经有两种方式来削减这条数据流，但它们都在写入之前做决定：

• Agent 侧采样在根 Span 处决定，此时下游还什么都没发生。10% 的随机采样在丢掉 90% 噪音的同时，也丢掉了 90% 的错误。
• 服务端采样在 OAP 中（trace-sampling-policy-settings.yml）增加了采样率、错误 Segment 强制保留和慢 Segment 阈值。这是实实在在的改进，但它以 Segment 为单位工作——也就是一个服务实例产生的那一段 Trace—— 因为 OAP 收到的就是这个粒度。文档 对后果说得很直白：你会得到错误和慢的 Segment，“但不保证你能拿到完整的 Trace”。

两者的局限是一样的：在接收时刻，没有人见过完整的 Trace。而真正决定一条 Trace 是否值得保留的问题——这个 请求端到端慢不慢、其中任何地方有没有出错、有没有碰到某个数据库或队列——只有在所有 Span 都到齐之后才能回答。

传统的尾部采样用一层缓冲来回答这些问题：一个 collector 把所有在途 Trace 的所有 Span 都放在内存里，等待一个 决策窗口，并且要求同一条 Trace 的全部 Span 路由到同一个实例。这能工作，但它引入了一层随在途流量伸缩的有状态 组件，而且依然是在存储之前决定，凡是被放过去的数据，在 TTL 到期之前都不会再被回收。

为什么存储引擎是合适的位置

BanyanDB 按 trace_id 分组并排序存储 Span。和大多数现代数据库一样，它采用 LSM（log-structured merge tree， 日志结构合并树）布局：新数据写入小的不可变文件，后台的 compaction 定期把许多小文件重写成更少的大文件。 重写发生时，一条 Trace 的全部 Span 会一起经过它。

采样器就运行在这里。Compaction 本来就要读取并重写这些 Span，尾部采样只是在其中加了一个判定。通过的 Trace 照常重写；没通过的 Trace 不再重写，旧文件删除后，它占用的空间就回收了。

 SkyWalking agents  ─┐
 Zipkin / Istio     ─┼──► OAP ──► BanyanDB ──► traces stored in the Hot stage
 OpenTelemetry      ─┘                                        │
                                            routine compaction of the stored data
                                                              │
                    ┌─────────────────────────────────────────┴───────────────────────────┐
                    │ trace still inside the grace window ──► untouched, judged later     │
                    │ mature trace ──► sampler rules      ──► keep: rewritten as usual    │
                    │                                     ──► drop: not rewritten, freed  │
                    └─────────────────────────────────────────────────────────────────────┘
                                                              │
                     optional FINALIZE sweep: bounded re-check of settled data compaction never reached
                                           Warm and Cold stages are never touched

这样做带来的好处：

• 判定覆盖整条 Trace。 所有 Segment 或 Span 被一起看到，作为一个整体保留或丢弃。不会出现半条 Trace。
• 没有额外的组件。 OAP 和存储之间没有任何东西在内存里攒 Span。
• 空间是真正回收的，而不是被标记为待删除。被丢弃的 Trace 永远不会再被重写。
• Trace 在被判定前始终可查。 宽限期会让每条 Trace 在别人可能还在看它的这段时间里保持完整。

判定在什么时候发生

采样器可以在两个事件上运行，按存储 group 选择：

• PIPELINE_EVENT_MERGE，默认值，在日常 compaction 中运行。它是尽力而为的：只有当一条 Trace 周围的数据 恰好被 compaction 时它才会被判定，所以一个安静的分片里可能有一些 Trace 直到过期都没被评估过。
• PIPELINE_EVENT_FINALIZE 增加了一个周期性的、有界的后台扫描，处理已经稳定下来的数据，让日常 compaction 触及不到的 Trace 也能被评估。它是兜底而不是保证：首轮之后，只有新到达的数据足够多时才会再扫一个 分片，两轮之间有冷却期，总轮数也有上限，资源保护还可能推迟工作或直接保留 Trace。它会带来一些额外的后台 I/O，并且必须显式指定；事件列表为空时只有 MERGE 生效。

只有 Hot 阶段会被采样。一条 Trace 一旦迁移到 Warm 或 Cold 存储，就会保留到该阶段的 TTL 结束。

哪些 Trace 会被保留

BanyanDB 自带两个采样器，分别对应 SkyWalking 写入的两种 Trace 模型。sw-trace-sampler.so 处理 SkyWalking Agent 上报的原生 Segment。zipkin-trace-sampler.so 处理 Zipkin Span——来自 Istio 和 Envoy 服务网格的 Trace， 以及 OpenTelemetry 的 Trace 也都落在这里，因为 OAP 在接收 OTLP Trace 时会把它转换成 Zipkin 格式。两个采样器 运行同一套规则，只是读取输入的位置不同。

规则之间是或的关系：第一条命中的规则保留这条 Trace，一条规则都没命中的 Trace 被丢弃。

1. 时长。 Trace 的端到端时长达到 durationThresholdMs。
2. 错误。 设置了 keepErrors，且 Trace 带有错误。
3. 标签规则。 任意一条 keepTagRules 匹配到某个可检索标签。
4. 健康抽样。 对剩下的 Trace 保留固定比例，healthySampleRate。

时长是端到端的

duration = max(span start + span duration) − min(span start)   over the whole trace
keep     if duration ≥ durationThresholdMs

这正是按 Segment 采样永远表达不了的东西。三个串联的 400 ms 调用，没有任何一个 Span 超过 400 ms，但端到端 时长是 1.2 s，所以 1000 ms 的阈值会保留这条 Trace。

健康抽样是稳定的

抽样通过对 Trace ID 做哈希来选择，而不是掷骰子。一条 Trace 在其生命周期里可能被评估不止一次，如果每次都随机 抽取，它每次都会多一次被丢弃的机会。用哈希的话，保留下来的部分是一个固定的 Trace 子集：0.1 每次保留的都是 同样的那 10%。它是一个统计意义上的比例，不是配额，也不会在服务之间做平衡。“永远保留支付服务"必须写成标签规则。

标签规则只匹配可检索标签

OAP 把一条 Trace 的所有可检索标签存成一个 key=value 条目列表，标签规则就是对这个列表做匹配，可以写成 {tagKey, exists|equals|in|regex} 对象，也可以写成能放进环境变量的紧凑形式 key=value,key=~regex,key。 规则必须指向探针真正产生的标签；指向 service_id 这类存储列的规则永远不可能匹配，采样器会在加载时直接拒绝它， 而不是让它默默地永不生效。

durationThresholdMs 在两种模型上都是毫秒。

一个完整的例子

假设 pipeline 以默认配置开启，再加一条标签规则：保留端到端超过 500 ms 的 Trace、保留错误、保留所有碰到 PostgreSQL 的 Trace，其余保留 10%。

SW_STORAGE_BANYANDB_TRACE_PIPELINE_ENABLED=true
SW_STORAGE_BANYANDB_TRACE_SAMPLER_KEEP_TAG_RULES='db.type=PostgreSQL'

10:00 有五个请求进入系统。SkyWalking Agent 上报它们的 Segment，OAP 写入 BanyanDB，五条 Trace 立刻出现在 UI 里，和不开采样时一模一样：

trace  segment                      start          latency  is_error  searchable tags
T1     POST /order   (gateway)      10:00:00.000    40 ms
T1     order-consumer (Kafka)       10:00:00.600   380 ms
T1     notify-consumer (Kafka)      10:00:01.000   150 ms
T2     POST /login   (gateway)      10:00:01.000    45 ms
T2     auth-svc                     10:00:01.005    38 ms   true
T3     GET /songs    (gateway)      10:00:02.000    30 ms
T3     songs-svc                    10:00:02.004    24 ms             db.type=PostgreSQL
T4     GET /health   (gateway)      10:00:03.000     3 ms
T5     GET /health   (gateway)      10:00:04.000     4 ms

接下来的 30 分钟里它们不会有任何变化，这就是宽限期。之后，BanyanDB 下一次 compaction 存放这些 Trace 的 文件时，采样器看到每条完整的 Trace，并按顺序应用规则：

T1 到 T4 照常重写进 compaction 后的文件。T5 没有，旧文件删除后它的空间就回收了。之后再去 UI 查询，你会看到 四条完整的 Trace，而 T5 完全不存在——不是残缺的一半，而是完全不存在。

其中两条值得再看一眼，因为它们正是接收时采样会弄错的场景：

• T1 是一条经过 Kafka 的异步下单流程。每个 Segment 都不到 400 ms，所以服务端 500 ms 的慢 Segment 阈值 永远不会触发，这个请求只能靠采样率的运气活下来。而整体来看，它明显是慢的。
• T2 也会被服务端的 forceSampleErrorSegment 选项保留，但只保留 auth-svc 这个 Segment。它的网关 Segment 没有错误，要受采样率约束，所以到达 UI 的那条 Trace 可能缺了引发失败的那个请求。尾部采样要么两个 Segment 都保留，要么都不留。

默认安全

删除已存储的数据是数据库唯一不能出错的事，所以每一条路径都偏向保留。

• 宽限期保护新鲜的 Trace。 比 merge 宽限期更年轻的数据不会被碰。OAP 明确配置为 30 分钟；如果用 -1 把决定权交回数据节点，节点自身的默认值是两小时。
• 绝不出现半删除的 Trace。 如果一条 Trace 的任何部分可能存在于当前 compaction 看不到的数据里，这条 Trace 会被保留，下次再判。
• 插件故障时偏向保留。 插件加载失败会保留之前正常工作的采样器配置；如果之前没有，则保留全部 Trace。 崩溃、报错或超时的采样器在该批次被绕过；无法评估的规则保留 Trace。
• 配置是严格的。 每个选项都是一条保留规则，一个被默默忽略的拼写错误可能丢掉整个 group。未知的键和空配置 会被直接拒绝。
• 内存有上限。 如果单次 compaction 要丢弃的 Trace 超过了它的内存预算，它会停止丢弃，保留其余的。

如何开启

尾部采样在所有地方默认关闭，只在 OAP 里开启不会有任何效果。它只在数据节点能加载采样器插件并且 group 的 pipeline 已启用时生效。不满足条件时它是惰性的，而不是坏的：不支持插件的节点忽略这段配置，加载不了插件的 节点沿用之前正常工作的采样器配置，如果从未有过，则保留一切。

1. 运行支持插件的 BanyanDB 数据节点

采样器是 Go 插件，而 Go 只能把插件加载进用完全相同工具链构建的二进制里。默认的 BanyanDB 镜像无法承载插件， 所以 BanyanDB 额外发布了两个从同一提交一起构建的镜像：

carrier 必须始终和宿主使用相同的 tag。两个镜像会随 main 分支的每次提交推送为 ghcr.io/apache/skywalking-banyandb:<commit>-plugins 和 <commit>-plugins-carrier；0.11.0 发布对应的提交是 3b83e18fb0481d02e44eaa5df137fcf7b000754b。你也可以从该 tag 的代码自行构建：

BINARYTYPE=plugins make -C banyand docker       # 宿主镜像
make -C banyand docker.plugins-carrier          # carrier 镜像

只有数据节点承载插件。最通用的投递方式是用一个 init 容器把 carrier 复制到共享卷里；在 Kubernetes 1.31+ 上可以用 OCI image volume 直接挂载。两种示例都在 BanyanDB 仓库的 examples/kubernetes/plugins/ 目录下。 节选如下：

spec:
  initContainers:
    - name: install-firstparty-plugins
      image: <registry>/skywalking-banyandb:<tag>-plugins-carrier
      command: ["sh", "-c", "cp /plugins/*.so /out/"]
      volumeMounts:
        - { name: plugins, mountPath: /out }
  containers:
    - name: banyandb-data
      image: <registry>/skywalking-banyandb:<tag>-plugins
      args:
        - data
        - -trace-pipeline-native-plugin-enabled=true
        - -trace-pipeline-trusted-plugin-dir=/plugins
      volumeMounts:
        - { name: plugins, mountPath: /plugins }
  volumes:
    - name: plugins
      emptyDir: {}

这两个参数就是全部的开关：一个启用插件承载，另一个指定唯一允许加载插件的目录。

2. 在 OAP 中启用 pipeline

bydb.yml 中的 trace 和 zipkinTrace 两个 group 带有一个 pipeline 块，OAP 会把它推送到 BanyanDB 的 group 上。原生 Trace group 的默认配置是：

storage:
  banyandb:
    trace:
      pipeline:
        enabled: ${SW_STORAGE_BANYANDB_TRACE_PIPELINE_ENABLED:false}
        # PIPELINE_EVENT_MERGE 和/或 PIPELINE_EVENT_FINALIZE，逗号分隔。
        enabledEvents: ${SW_STORAGE_BANYANDB_TRACE_PIPELINE_ENABLED_EVENTS:PIPELINE_EVENT_MERGE}
        # 只有正值会覆盖数据节点的设置；-1 表示沿用节点默认值。
        mergeGraceSeconds: ${SW_STORAGE_BANYANDB_TRACE_PIPELINE_MERGE_GRACE_SECONDS:1800}
        finalizeGraceSeconds: ${SW_STORAGE_BANYANDB_TRACE_PIPELINE_FINALIZE_GRACE_SECONDS:-1}
        plugins:
          - name: sw-trace-sampler
            path: ${SW_STORAGE_BANYANDB_TRACE_SAMPLER_SO:sw-trace-sampler.so}
            abiVersion: 1
            config:
              durationThresholdMs: ${SW_STORAGE_BANYANDB_TRACE_SAMPLER_DURATION_THRESHOLD_MS:500}
              keepErrors: ${SW_STORAGE_BANYANDB_TRACE_SAMPLER_KEEP_ERRORS:true}
              healthySampleRate: ${SW_STORAGE_BANYANDB_TRACE_SAMPLER_HEALTHY_SAMPLE_RATE:0.1}
              keepTagRules: ${SW_STORAGE_BANYANDB_TRACE_SAMPLER_KEEP_TAG_RULES:[]}

所以开启它最少只需要一个环境变量，一套典型的策略也不过再加几个：

SW_STORAGE_BANYANDB_TRACE_PIPELINE_ENABLED=true
SW_STORAGE_BANYANDB_TRACE_PIPELINE_ENABLED_EVENTS=PIPELINE_EVENT_MERGE,PIPELINE_EVENT_FINALIZE
SW_STORAGE_BANYANDB_TRACE_SAMPLER_DURATION_THRESHOLD_MS=1000
SW_STORAGE_BANYANDB_TRACE_SAMPLER_HEALTHY_SAMPLE_RATE=0.05
SW_STORAGE_BANYANDB_TRACE_SAMPLER_KEEP_TAG_RULES='db.type=PostgreSQL,mq.queue=queue-songs-ping'

插件的 config 会原样透传，OAP 不解释其中的键。正因如此，带有自定义选项的第三方采样器也可以从同一个配置块 接进来。

需要注意，服务端采样和尾部采样是相互独立的两道闸。同时开启会让丢弃率相乘，而接收侧的那道闸仍然会按 Segment 把 Trace 拆开。如果存储能负担在宽限期内保留全部数据，只用尾部采样会得到更干净的结果。

3. 确认它真的在过滤

打开 SkyWalking UI 中 BanyanDB 下的 Trace Sampling 页面。Active Samplers 表格里你启用的每个 group 都必须显示大于零的数量，Plugin Load Failures 必须为空。数量为零意味着什么都没在过滤，不管 bydb.yml 里 写了什么。如果没有部署自监控的 collector，同样的两个数字也可以在数据节点自己的指标端点（端口 2121）上找到： banyandb_trace_pipeline_sampler_active_count{group} 和 banyandb_trace_pipeline_sampler_load_failed。 调试指南 逐项列出了"什么都没被采样"的排查清单。

Zipkin Trace

所有不是来自 SkyWalking Agent 的数据都以 Zipkin Span 的形式存储：来自 Zipkin 探针的服务、 来自 Istio 和 Envoy 服务网格，以及来自 OpenTelemetry 探针的 Trace—— OAP 在接收时会把后者转换成 Zipkin 格式。它们全部经过同一套规则，由 zipkin-trace-sampler.so 处理，配置在 zipkinTrace group 下，使用自己的 SW_STORAGE_BANYANDB_ZIPKIN_TRACE_* 变量，默认阈值 1000 ms。有两点 不同，都源于数据模型而非采样器本身。

Zipkin 没有错误列，所以 keepErrors 会查找 Zipkin 约定的 error Span 标签。只通过 5xx 的 http.status_code 或 otel.status_code 来表示失败的探针不会写 error 标签，这类 Trace 需要一条显式的规则：

SW_STORAGE_BANYANDB_ZIPKIN_TRACE_SAMPLER_KEEP_TAG_RULES='http.status_code=~5\d\d'

另外，OAP 会丢弃值超过 256 个字符的可检索标签，所以携带一长串异常信息的 error 标签对 keepErrors 来说是 不可见的。像上面那条状态码正则这样针对短值标签的规则，才是可靠的兜底。

观察它的运行

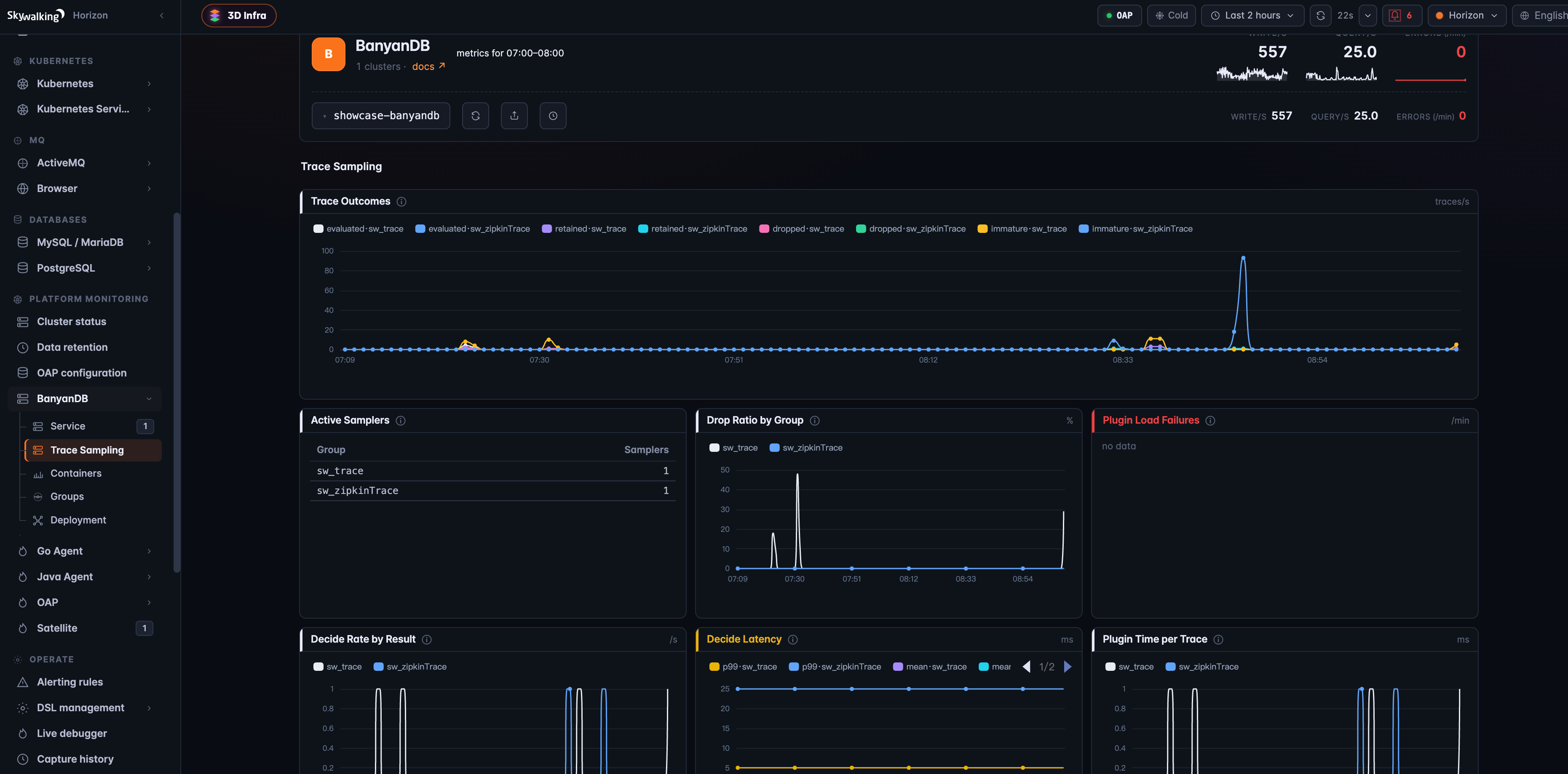

SkyWalking 监控 BanyanDB 的方式和监控其他一切一样。部署好 BanyanDB 自监控——由一个 OpenTelemetry Collector 抓取集群指标并转发给 OAP——之后，UI 中的 BanyanDB 层会多出一个 Trace Sampling 页面，把整条 pipeline 和集群的写入、查询速率放在一起：

这些面板回答的正是你真正关心的问题：

• Active Samplers 列出每个 group 加载了多少个采样器。sw_trace 和 sw_zipkinTrace 都是 1 说明两条 pipeline 都在运行；0 说明这个 group 没有任何过滤。
• Trace Outcomes 按 group 显示评估、保留、丢弃以及未成熟的 Trace 数量。未成熟指采样器看到了它，但它还在 宽限期内，因此被原样放过。
• Drop Ratio by Group 是被评估的 Trace 中真正被移除的比例，是调整 healthySampleRate 或时长阈值时要盯 的数字。
• Plugin Load Failures 应该一直为空。这里有任何数据都意味着某个插件被拒绝了，对应的 group 仍在沿用之前 的采样器配置，如果从未有过，则完全没有采样。
• Decide Rate、Decide Latency 和 Plugin Time per Trace 显示采样器给数据节点带来的开销。

因为这些指标由 OAP 自己采集，你还能在不离开 SkyWalking 的情况下，把采样器提议的结果和存储实际提交的结果 放在一起看。这个页面背后的规则随 OAP 11.1.0 发布，目前已在 main 分支上；BanyanDB 自监控的其余部分在 11.0.0 中已经可用。

如果你更习惯 Grafana，BanyanDB 也提供了一个直接从集群读取同样指标的 看板。

在运行过滤的那些 compaction 期间，数据节点会多消耗一些 CPU，因为采样器读取的标签列需要解码。换来的是被丢弃的 Trace 永远不会再被重写，它们的空间会回来。

编写你自己的采样器

内置采样器覆盖了常见的时长、错误、标签和概率规则。如果你需要它们表达不了的东西，比如"超过 30% 的子 Span 出错 就保留”，或者由 Trace 之外的数据驱动的策略，可以自己写一个。采样器是一个导出构造函数并实现一个接口的 Go 插件：

var  ABIVersion = sdk.ABIVersion
func NewSampler(config []byte) (sdk.Sampler, error)   // config 是你在 bydb.yml 里写的 JSON

type Sampler interface {
    Kind() Kind
    Project() Projection                        // 声明你需要哪些标签列
    Decide(batch *TraceBatch) (Verdict, error)  // 对批次中每条 Trace 给出保留/丢弃
    Close() error
}

每条 Trace 到达时带着它的 ID、你声明需要的标签列，以及可选的 Span 内容；你返回一个保留掩码。多个采样器可以 串成链：每一个都收到同一个批次，它们成功返回的保留掩码按 AND 合并，失败的环节会被绕过。SDK 附带一个离线测试工具包，无需数据库就能用手工构造的 Trace 运行你的 Decide；第三方 .so 文件挂载在 /plugins/thirdparty，与官方 carrier 并列。 开发指南 覆盖了完整流程，包括工具链要求。

局限与后续

• 跨越存储 segment 边界的超长 Trace 会按 segment 分别判定。segment 以天为单位、Trace 以秒计时，这一点 不会有影响。
• 两个事件都是尽力而为。 MERGE 只看到被 compaction 的数据；FINALIZE 用有界的扫描扩大覆盖范围，但不保证 每条 Trace 都在过期前被评估。
• Zipkin 的错误检测依赖标签约定，并有上文提到的截断问题。
• 按阶段保留已经设计但尚未可用。 计划是让一个 group 在 Hot 阶段多留一些，随着数据老化到 Warm 和 Cold 逐步少留。在 0.11.0 中，一个 pipeline 作用于整个 group。

存储引擎内部的尾部采样，把过去在 Agent 或接收侧盲做的取舍，变成了看着完整 Trace 做的决定。有价值的 Trace 留下来，空间回收回来，而这套机制在任何不确定的时候，默认选择保留数据。
