Apache SkyWalking 在 10.4.0 版本中引入了 TraceQL 支持，实现了 Grafana Tempo 的 HTTP 查询 API，使 Grafana 无需任何额外插件即可查询和可视化 SkyWalking 中存储的链路追踪数据。 这意味着你现在可以使用熟悉的 Grafana Tempo 数据源来搜索、过滤和深入分析 SkyWalking 原生链路追踪和 Zipkin 兼容链路追踪 —— 所有数据都由现有的 SkyWalking OAP 服务器提供。

架构概览

┌────────────────────┐         Tempo HTTP API           ┌─────────────────────────────┐
│                    │  ──── /skywalking/api/search ──► │  SkyWalking Native Backend  │
│      Grafana       │                                  │  (Query Traces V2 API)      │
│  (Tempo Data Src)  │                                  ├─────────────────────────────┤
│                    │  ──── /zipkin/api/search ──────► │  Zipkin-Compatible Backend  │
└────────────────────┘                                  └──────────┬──────────────────┘
                                                                   │
                                                        ┌──────────▼──────────────────┐
                                                        │    SkyWalking OAP Server    │
                                                        │  ┌───────────────────────┐  │
                                                        │  │   TraceQL Service     │  │
                                                        │  │  (port 3200)          │  │
                                                        │  └───────────────────────┘  │
                                                        │  ┌───────────────────────┐  │
                                                        │  │  Storage (BanyanDB /  │  │
                                                        │  │  Elasticsearch / …)   │  │
                                                        │  └───────────────────────┘  │
                                                        └─────────────────────────────┘

TraceQL Service 位于 OAP 服务器内部，在端口 3200（默认）上暴露 Tempo 兼容的 HTTP API。 它将链路追踪数据从原生格式转换为 Tempo 的格式， 其中链路追踪详情部分（Trace 消息）复用了 OTLP Trace 定义。

支持的 TraceQL 特性与限制

TraceQL 是一种功能丰富的查询语言，但 SkyWalking 目前实现了一个实用的子集。 以下特性已支持：

以下特性暂不支持：

• Spanset logical operations ({...} AND {...}, {...} OR {...})
• Pipeline operations (| operator)
• Aggregate functions (count(), avg(), max(), min(), sum())
• Regular expression matching (=~, !~)
• event and link scopes
• kind intrinsic field
• Streaming mode (must be disabled in the Grafana Tempo data source settings)

重要提示：TraceQL 中的 SkyWalking 原生链路追踪支持基于 Query Traces V2 API。 目前只有 BanyanDB 存储实现了该 API。其他存储后端 （如 Elasticsearch、MySQL、PostgreSQL）不支持通过 TraceQL 查询 SkyWalking 原生链路追踪数据。 Zipkin 兼容链路追踪不受此限制。

Trace 格式转换

由于 Tempo 格式的链路追踪详情部分复用了 OTLP Trace 定义， 以下转换描述使用 OTLP 字段名称（如 span kind、status code）。

SkyWalking 原生链路追踪

Trace ID 编码

SkyWalking 原生 trace ID 是任意字符串（例如 2a2e04e8d1114b14925c04a6321ca26c.38.17739924187687539），而 Grafana Tempo 要求 纯十六进制编码的 trace ID。TraceQL Service 将原始 trace ID 的每个 UTF-8 字节编码为两个小写十六进制字符：

原始值:  2a2e04e8d1114b14925c04a6321ca26c.38.17739924187687539
编码后:  32613265303465386431313134623134393235633034613633323163613236632e33382e3137373339393234313837363837353339

编码后的十六进制 trace ID 会出现在所有 API 响应和 Grafana 中。当你在 Grafana 中点击 trace ID 时，TraceQL Service 会自动将其解码回原始的 SkyWalking trace ID 进行内部查询。

Span Kind 映射

状态映射

SpanAttachedEvents

SkyWalking SpanAttachedEvents 被转换为 OTLP span events， 其中 tags 映射为字符串属性，summary 映射为数值属性（序列化为字符串）。

Zipkin 链路追踪

Span Kind 映射

状态映射

1. 如果存在 otel.status_code 标签，则直接使用。
2. 否则，如果 error 标签等于 true，则状态为 STATUS_CODE_ERROR。
3. 如果以上标签都不存在，则状态默认为 STATUS_CODE_UNSET。

Endpoint 与 Annotation 映射

Zipkin endpoint 字段被映射为 OTLP 属性（例如 localEndpoint.ipv4 → net.host.ip）， Zipkin annotations 被转换为 OTLP span events。

完整的转换详情请参阅 TraceQL Service 文档。

如何启用 TraceQL

步骤 1：启用 TraceQL 模块

默认情况下，TraceQL 模块是禁用的（selector: ${SW_TRACEQL:-}）。要启用它，将 selector 设置为 default：

# 在 application.yml 中
traceQL:
  selector: ${SW_TRACEQL:default}
  default:
    enableDatasourceSkywalking: ${SW_TRACEQL_ENABLE_DATASOURCE_SKYWALKING:true}
    enableDatasourceZipkin: ${SW_TRACEQL_ENABLE_DATASOURCE_ZIPKIN:true}

或通过环境变量设置：

export SW_TRACEQL=default
export SW_TRACEQL_ENABLE_DATASOURCE_SKYWALKING=true
export SW_TRACEQL_ENABLE_DATASOURCE_ZIPKIN=true

步骤 2：启用 Zipkin 接收器（仅用于 Zipkin 链路追踪）

如果你需要查询 Zipkin 链路追踪数据，还需要启用 Zipkin 接收器，以便 SkyWalking 能够接收 Zipkin 链路追踪数据：

# 在 application.yml 中
receiver-zipkin:
  selector: ${SW_RECEIVER_ZIPKIN:default}
  default:
    searchableTracesTags: ${SW_ZIPKIN_SEARCHABLE_TAG_KEYS:http.method}
    sampleRate: ${SW_ZIPKIN_SAMPLE_RATE:10000}
    restHost: ${SW_RECEIVER_ZIPKIN_REST_HOST:0.0.0.0}
    restPort: ${SW_RECEIVER_ZIPKIN_REST_PORT:9411}

或通过环境变量设置：

export SW_RECEIVER_ZIPKIN=default

完整配置参考

所有配置选项及其默认值的完整列表，请参阅 TraceQL Service 文档的配置章节。

配置 Grafana Tempo 数据源

前提条件：需要 Grafana 12 或更高版本。

每个链路追踪后端（SkyWalking 原生 / Zipkin）需要在 Grafana 中配置各自独立的 Tempo 数据源， 因为它们分别在不同的上下文路径下提供服务。

上下文路径

两个后端在同一端口上使用不同的上下文路径提供服务：

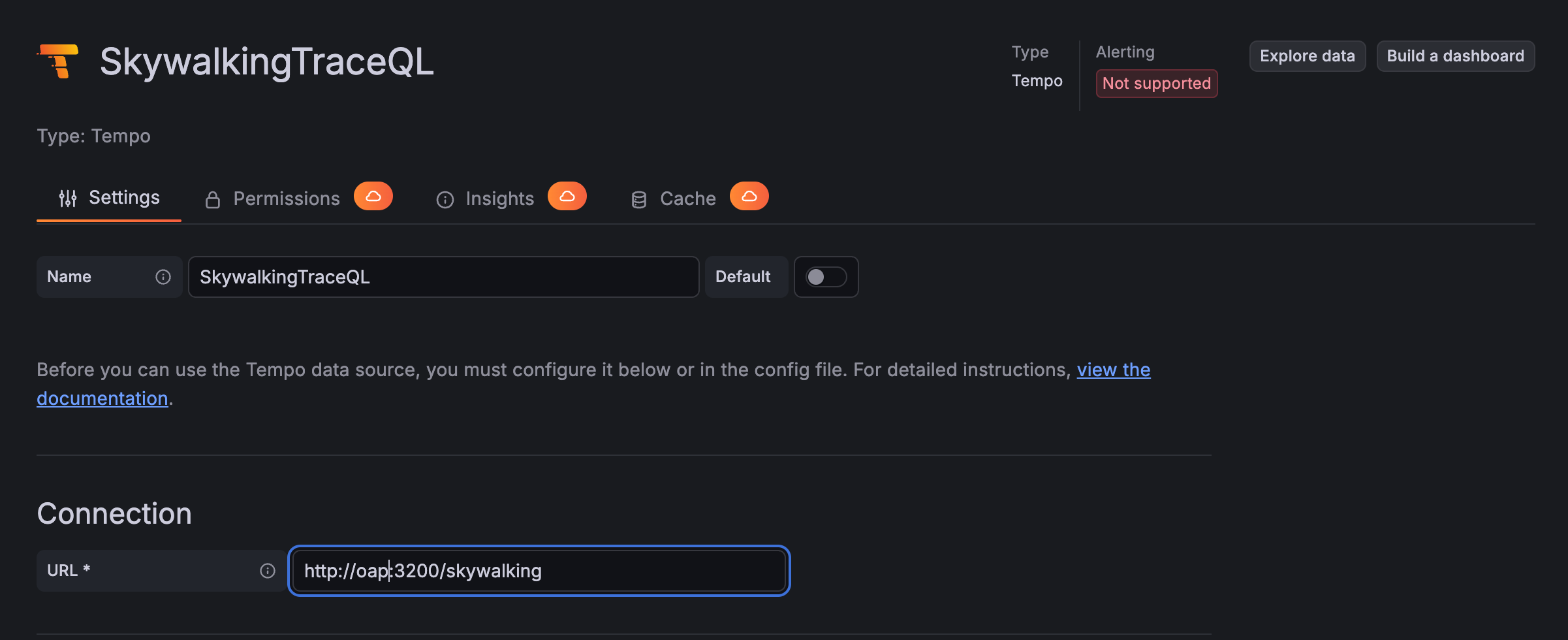

配置 SkyWalking 数据源

1. 在 Grafana 中，前往 Configuration → Data Sources → Add data source。
2. 选择 Tempo。
3. 将 URL 设置为 http://<oap-host>:3200/skywalking。

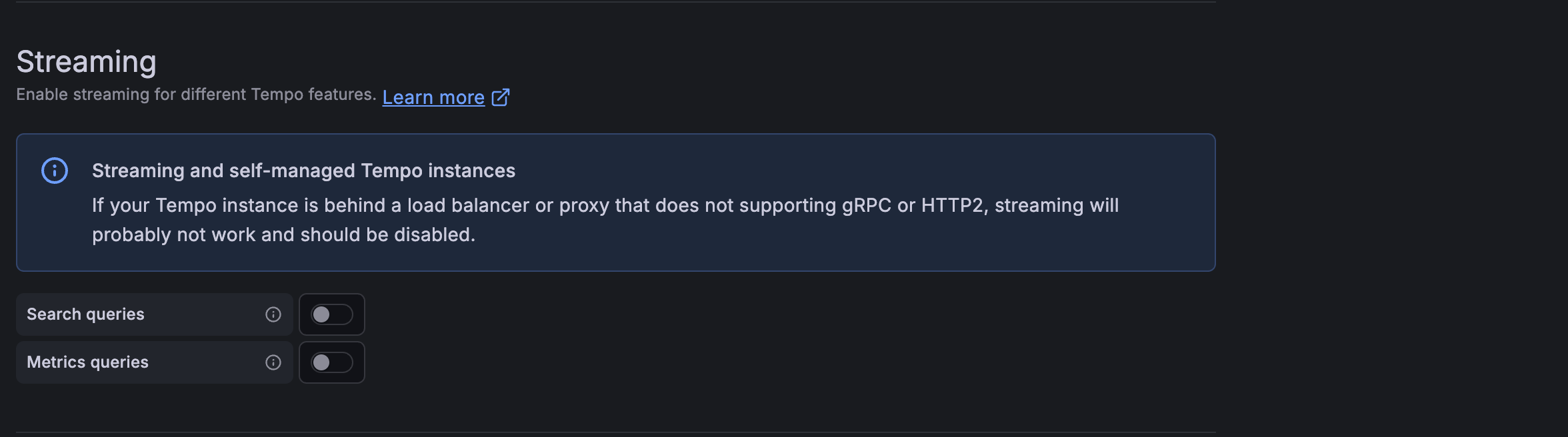

4. 禁用 Streaming 选项（SkyWalking 不支持流式模式）。

5. 保存并测试数据源。

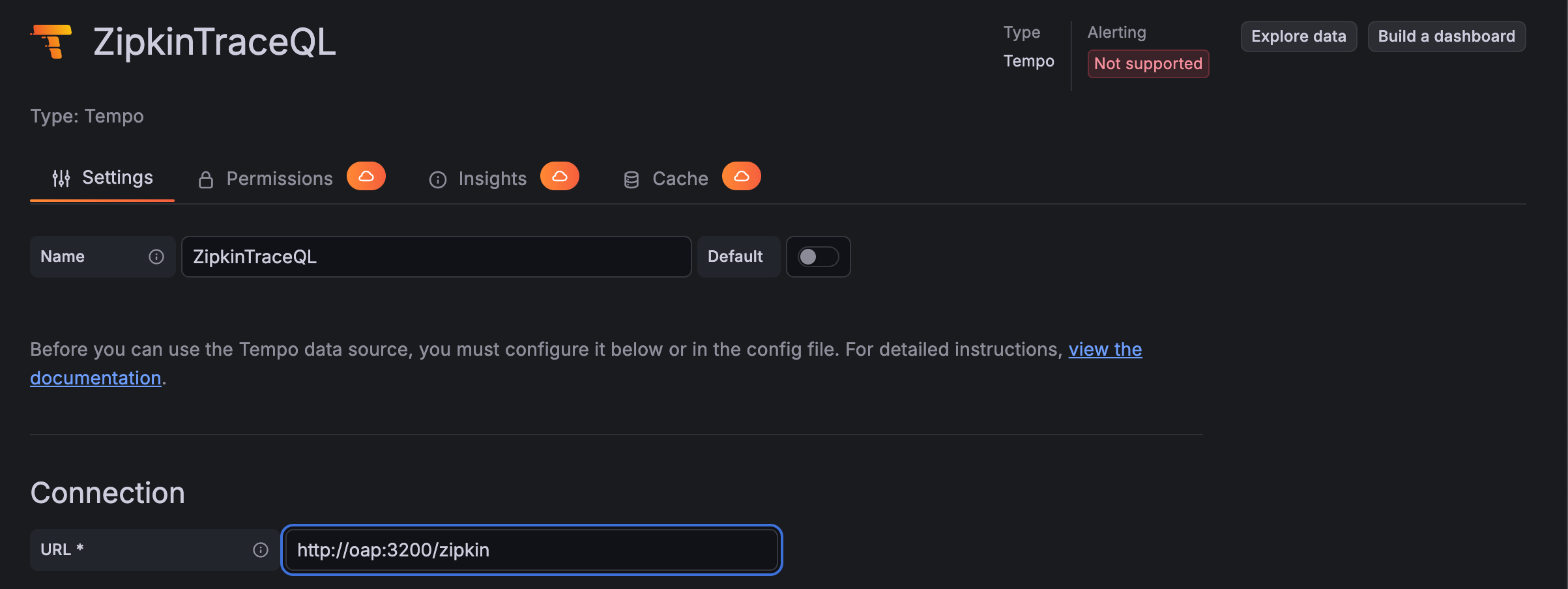

配置 Zipkin 数据源

与上述步骤相同，但将 URL 设置为 http://<oap-host>:3200/zipkin。

配置链路追踪列表结果标签

在 Grafana 中搜索链路追踪时，链路追踪列表面板会显示每条追踪的摘要信息。 tracesListResultTags 配置控制哪些 span 标签会包含在搜索结果中并作为列显示在追踪列表中。

注意，无论此设置如何，service.name 和 span.kind 始终包含在结果中。

这些标签在 Grafana Tempo 链路追踪搜索结果中显示为属性列，方便快速识别和分组追踪数据：

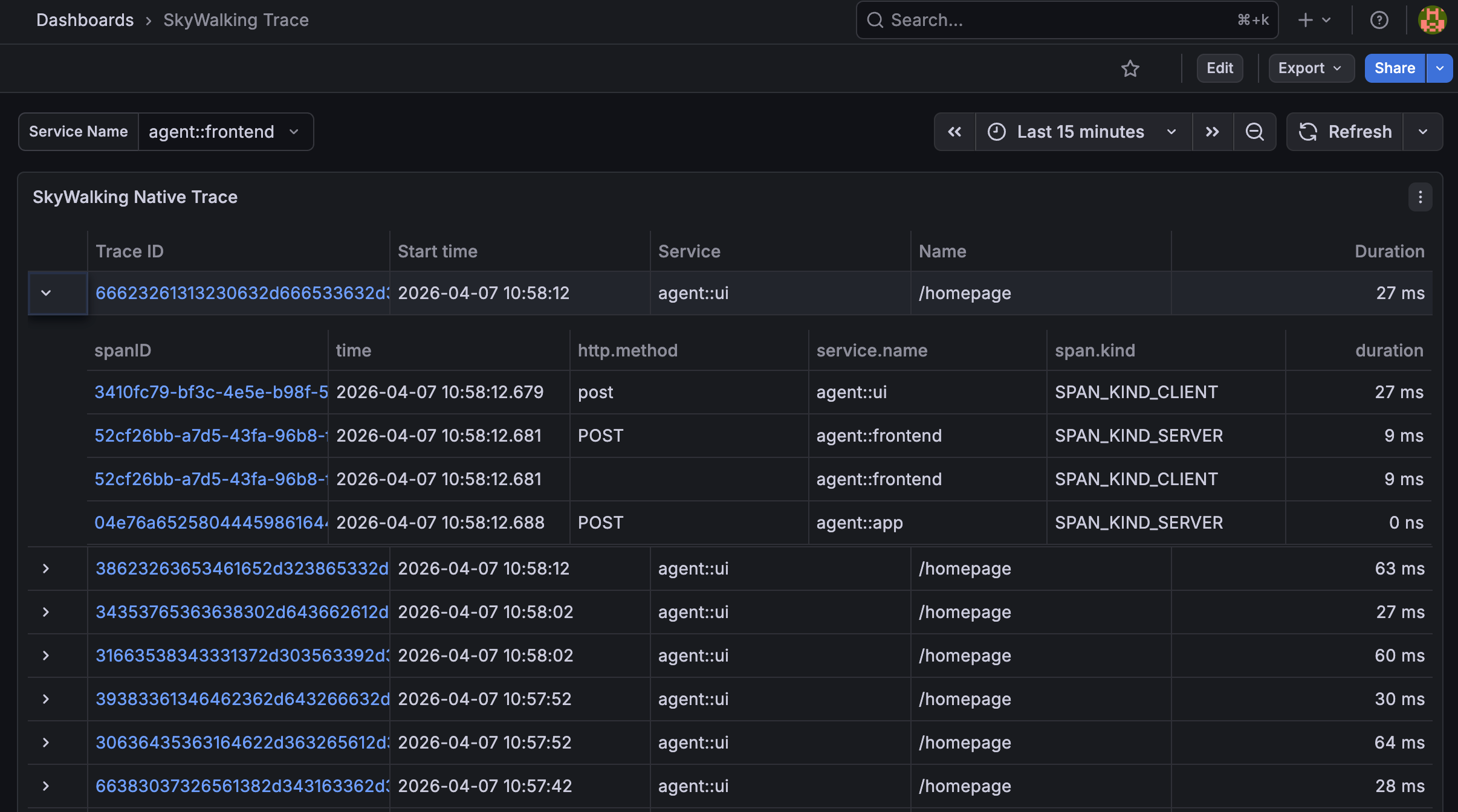

SkyWalking 原生追踪列表：

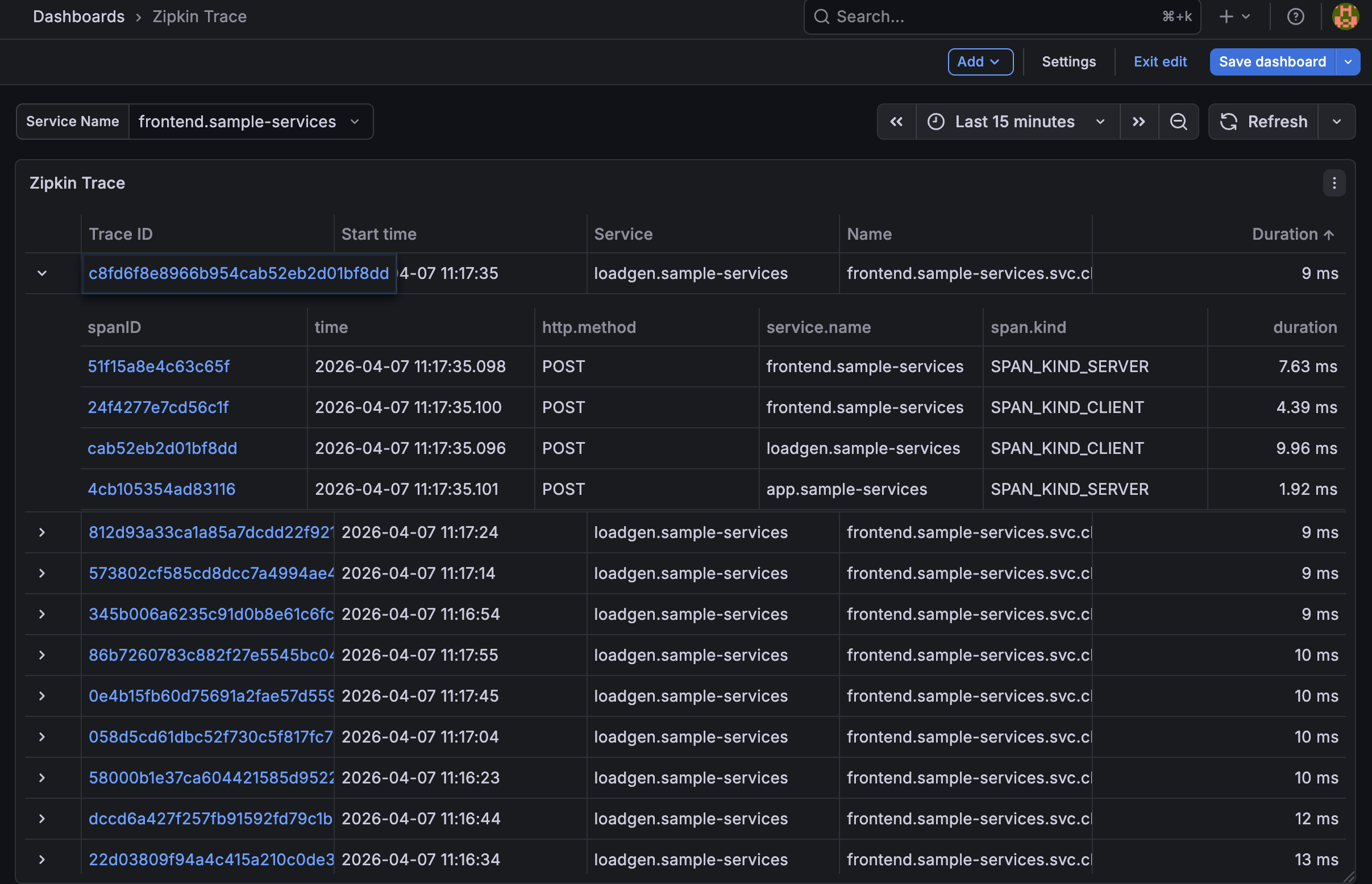

Zipkin 追踪列表：

你可以根据应用程序的埋点情况自定义这些标签。例如，如果你的服务大量使用消息队列， 可以在列表中添加 mq.destination 或 messaging.system。

在 Grafana 中构建链路追踪仪表板

SkyWalking 原生追踪仪表板

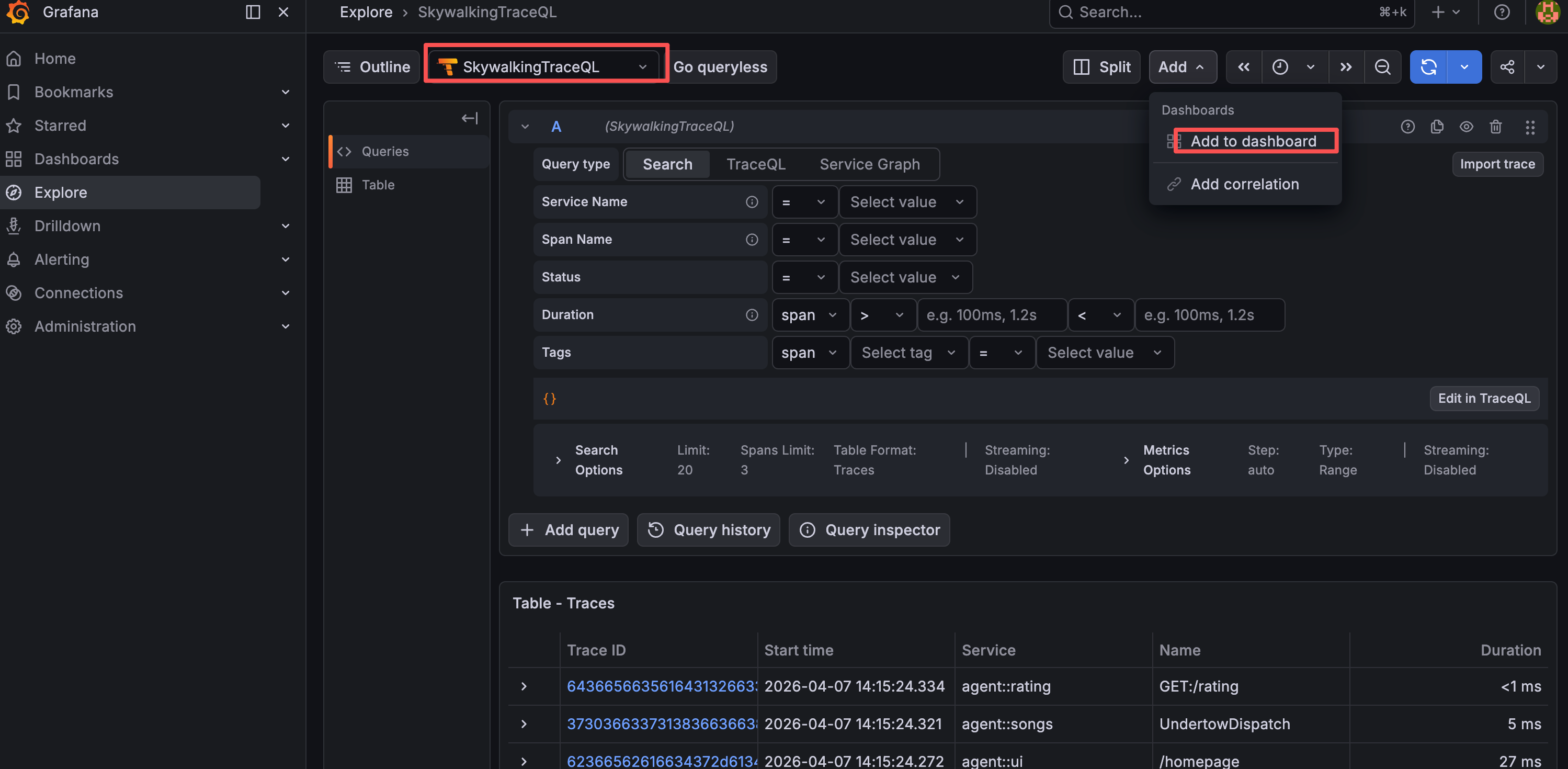

步骤 1：探索并保存

1. 前往 Grafana 的 Explore 页面。
2. 选择你为 SkyWalking 配置的 Tempo 数据源（例如 SkyWalkingTraceQL）。
3. 运行一个测试查询，然后点击 Add to dashboard 并保存为 SkyWalking Trace。

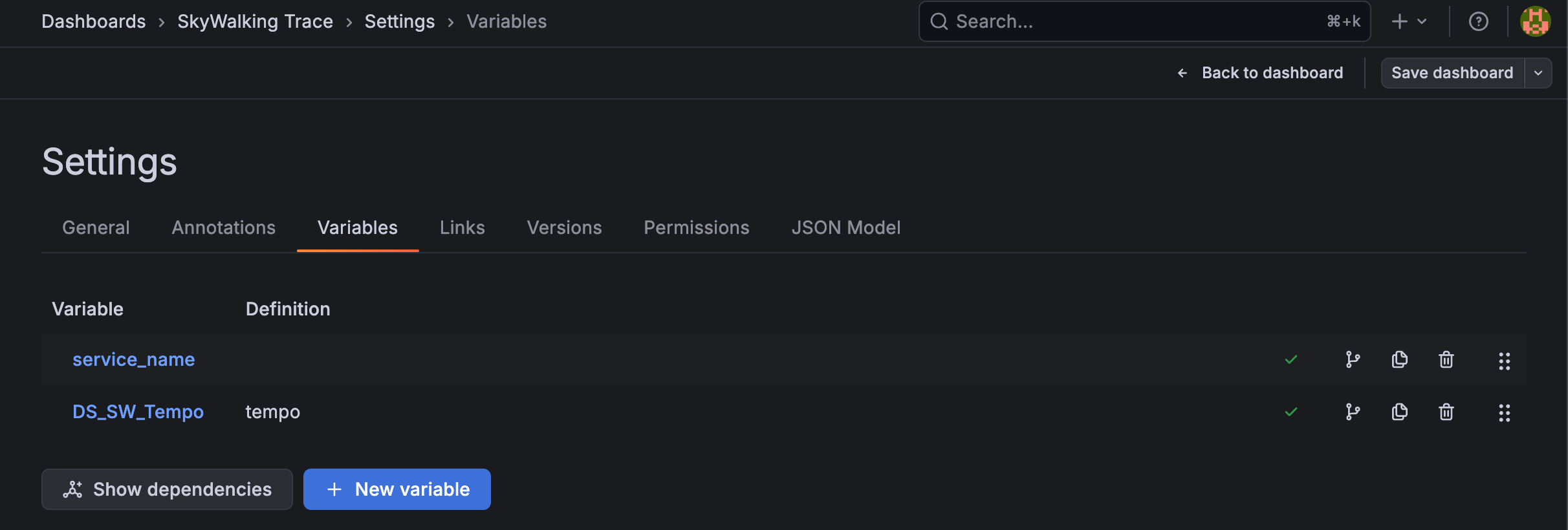

步骤 2：配置变量

添加仪表板变量，以便用户可以动态过滤追踪数据（例如按服务名称过滤）：

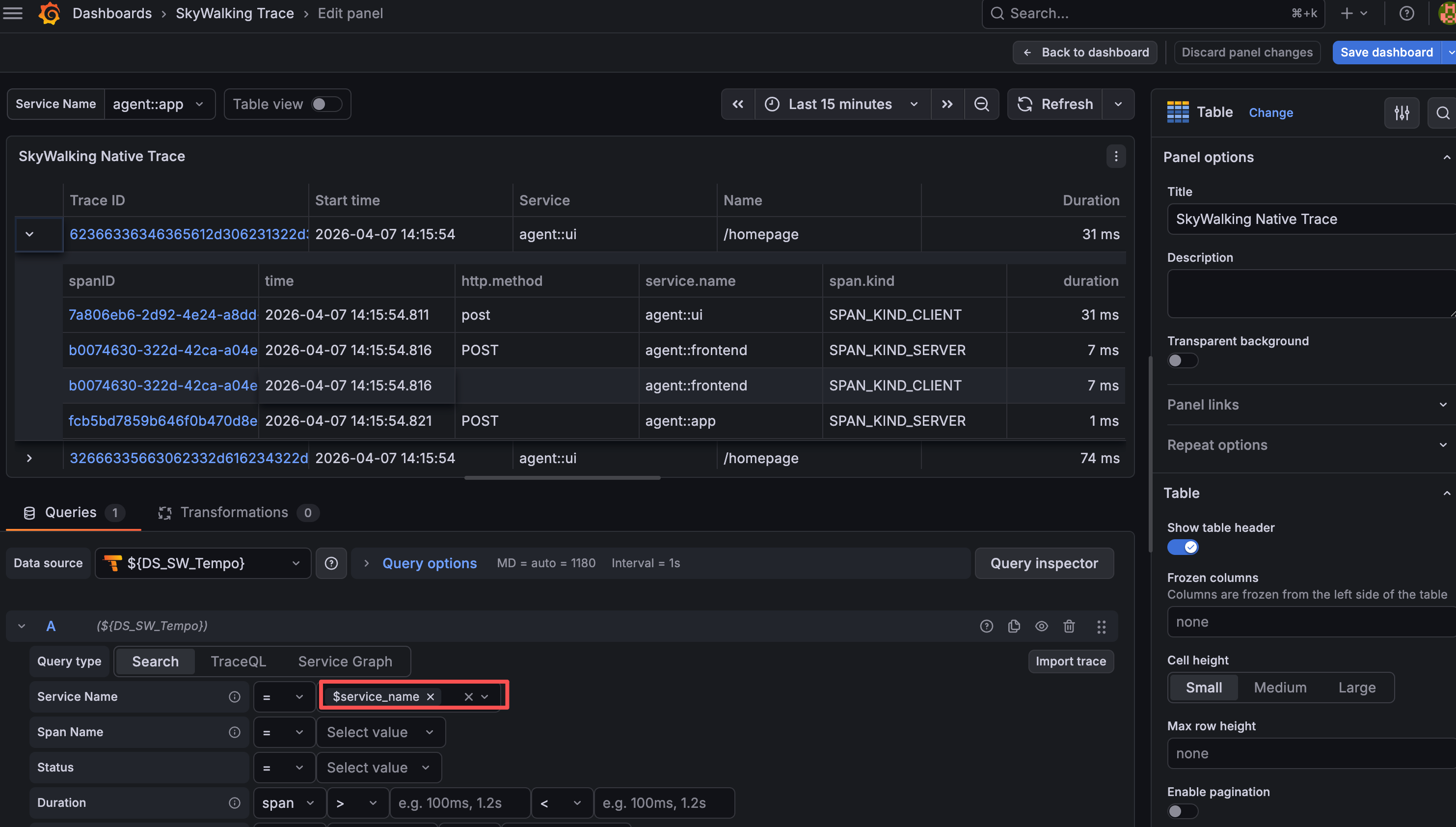

步骤 3：添加追踪面板

1. 选择 Table 图表（或编辑你保存的面板）。
2. 将 Query type 设置为 Search。
3. 将 Service Name 查询条件设置为变量 $Service。
4. 根据需要添加其他查询条件（如 duration、span name、tags）。
5. 测试并保存。

步骤 4：查看追踪详情

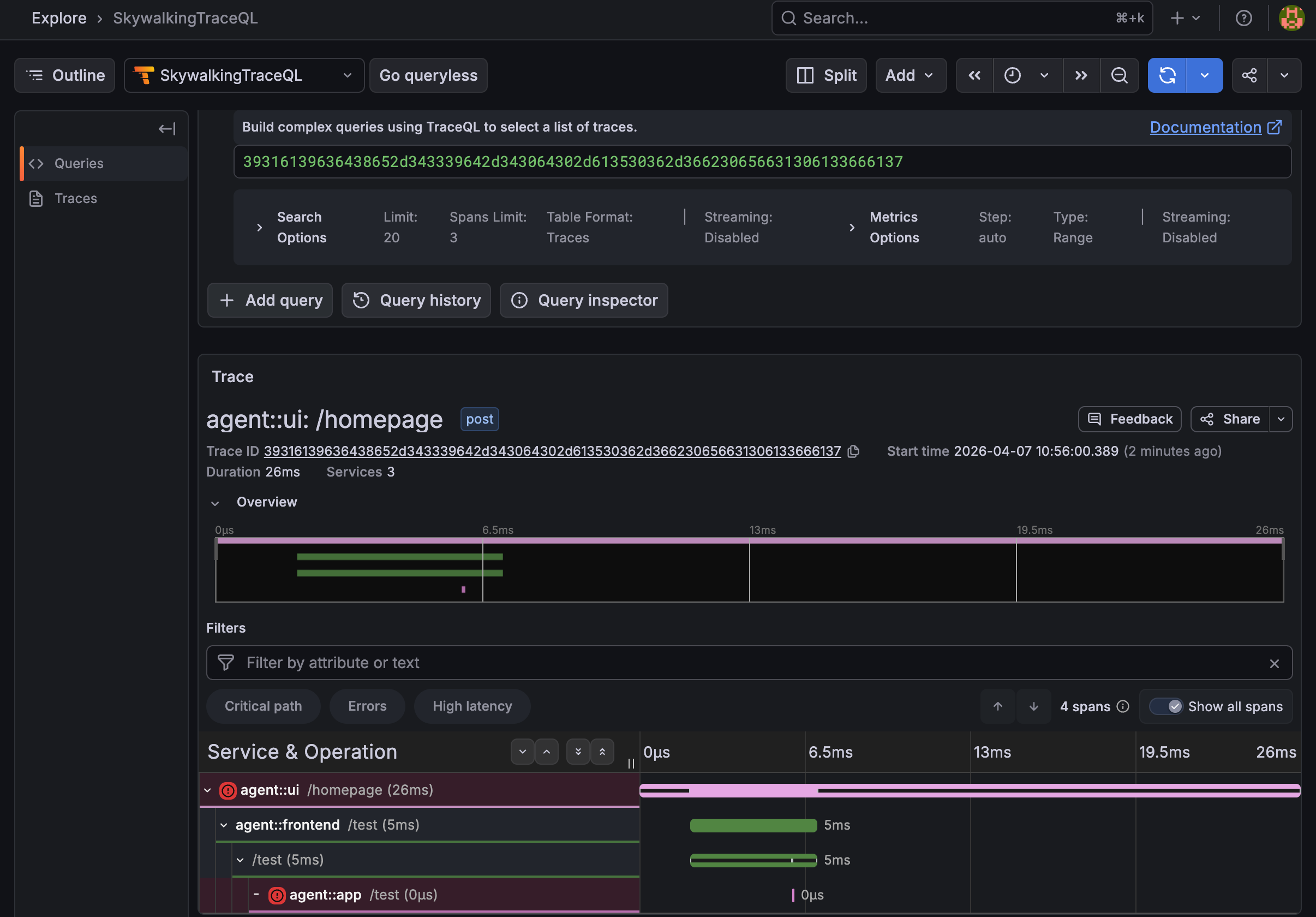

点击追踪面板中的任意 trace ID，即可跳转到 Explore 页面，查看完整的追踪瀑布图， 包含所有 span、标签和事件：

Zipkin 追踪仪表板

Zipkin 追踪的设置与 SkyWalking 原生追踪完全相同 —— 只需使用你配置的 Zipkin Tempo 数据源 （例如 ZipkinTraceQL）。

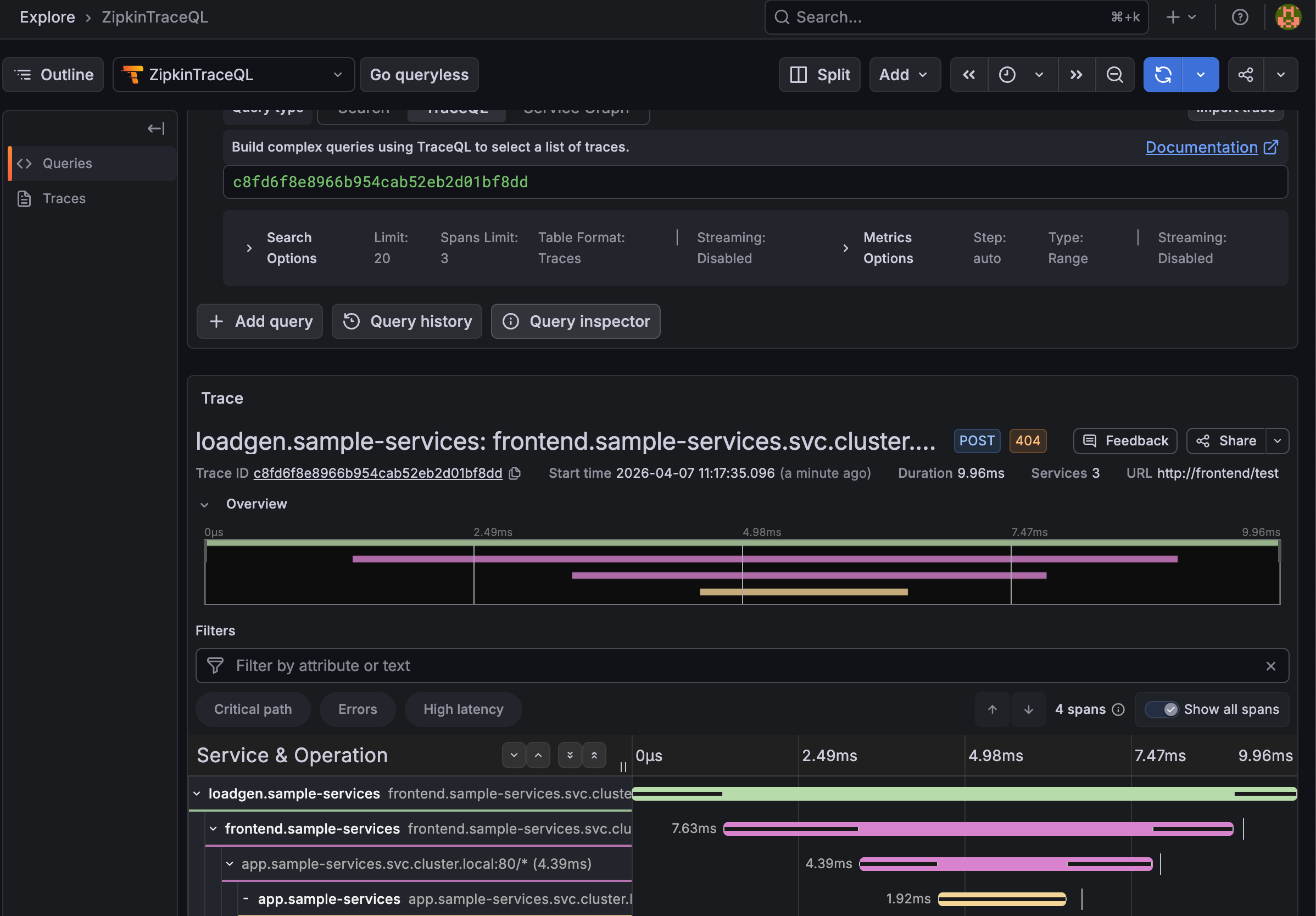

Zipkin 追踪详情视图：

总结

通过 SkyWalking 10.4.0 中的 TraceQL 支持，你现在可以利用 Grafana 强大的 Tempo 数据源 来查询和可视化 SkyWalking 原生链路追踪和 Zipkin 兼容链路追踪数据。 需要记住的要点：

1. 启用 TraceQL 模块：设置 SW_TRACEQL=default 并启用所需的后端。
2. 在 Grafana 中配置独立的 Tempo 数据源：为每个后端分别配置（/skywalking 和 /zipkin）。
3. 禁用 Streaming 选项：在 Grafana Tempo 数据源设置中关闭流式模式。
4. 自定义结果标签：通过 SW_TRACEQL_SKYWALKING_TRACES_LIST_RESULT_TAGS 和 SW_TRACEQL_ZIPKIN_TRACES_LIST_RESULT_TAGS 控制搜索结果中显示的内容。
5. SkyWalking 原生追踪查询需要 BanyanDB 存储（Zipkin 追踪支持所有存储后端）。

完整的 API 参考和转换详情，请参阅 TraceQL Service 文档。 Grafana 集成详情，请参阅 使用 Grafana 作为 UI。
